| В последнее время в продаже появились недорогие моторизованные переключатели СЕТЬ-ГЕНЕРАТОР TOQ5-63 TOQ5-100 и их аналоги. Это по сути готовые блоки АВР с выходом типа "сухой контакт" для запуска генератора. Нет только задержки для прогрева генератора но её можно легко сделать с помощью дополнительного реле времени. И еще необходимо доработать генератор с помощью блока автозапуска типа БАЗГ-10 или БАЗГ-11 или БАЗГ-12 (в зависимости от генератора).
Если генератора ещё нет то рекомендуем приобретать генератор с заводской подготовкой под автоматику (таких генераторов сейчас очень много в продаже). Такие генераторы имеют специальный разъем на передней панели генератора для подключения автоматики. В таком случае вам не нужно дорабатывать генератор а просто подключить блок БАЗГ-11 или БАЗГ-12 в разъем ATS генератора с помощью входящего в комплект кабеля управления. Разъем для подключения автоматики на передней панели генератора
Подключение автоматики к генератору через штатный разъем ATS
Если генератор без такого разъема - придётся устанавливать на генератор дополнительно электропривод заслонки и подключаться прямо в штатную проводку генератора. Блок БАЗГ получает команду от блока АВР о необходимости запуска генератора и делает несколько попыток запуска. Количество попыток запуска, время работы стартера, паузы между запусками программируются в блоке БАЗГ с помощью клавиатуры и цифрового дисплея.

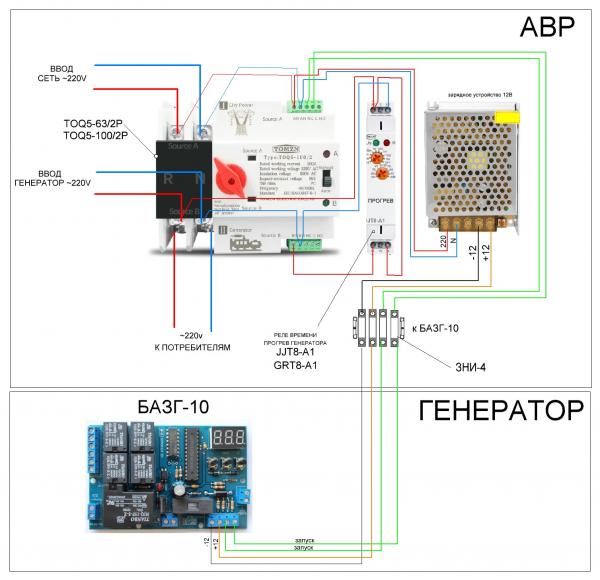

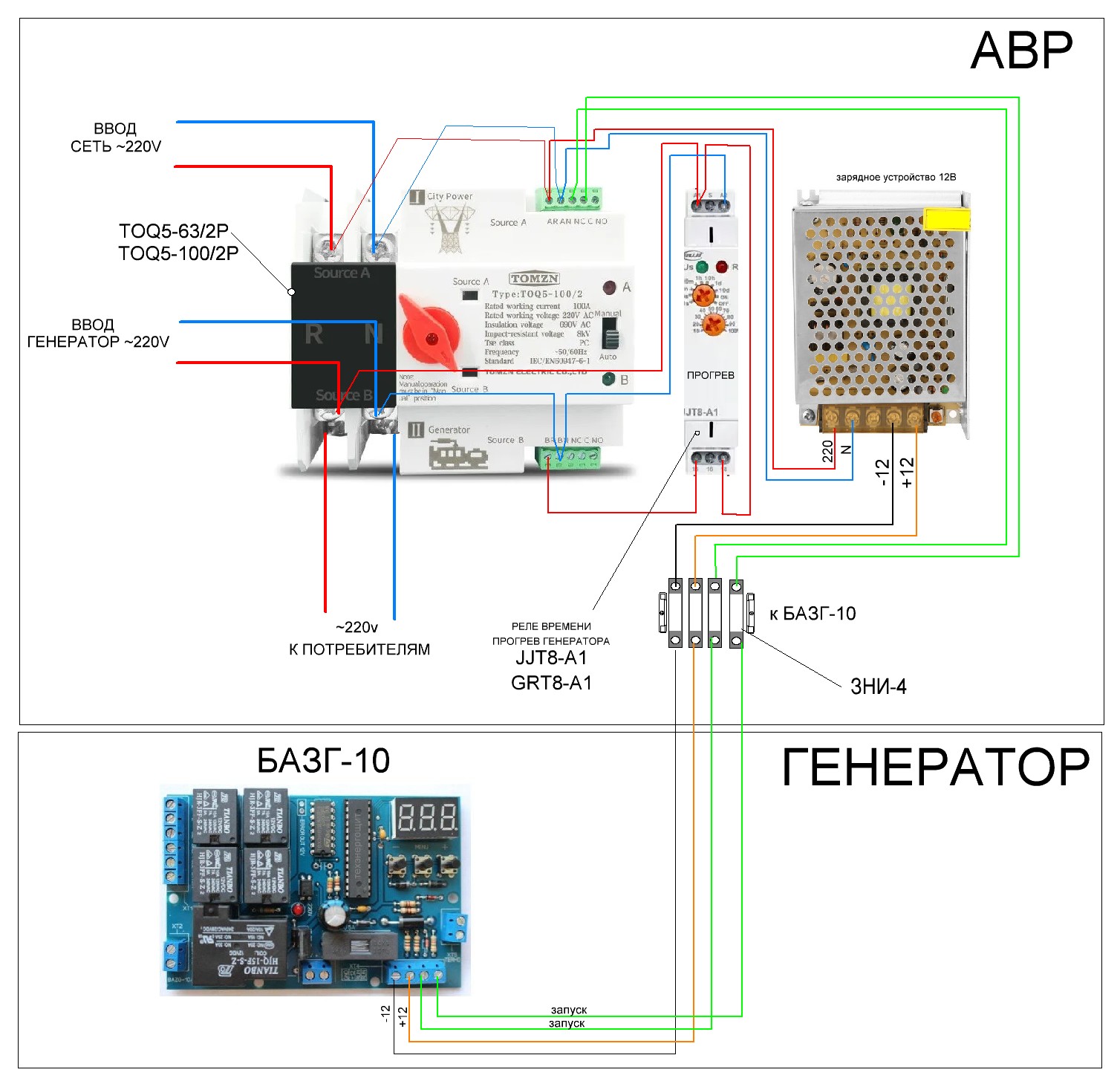

Итак представляем Вам схему АВР для самостоятельной сборки автоматики для генератора. Теперь любой маломальский электрик может сам собрать автоматику для генератора!
|
