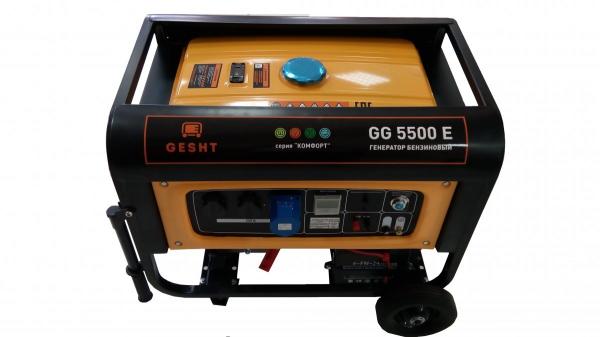

Готовый комплект автоматики мощностью 5.5 квт генератор бензиновый Gesht GG5500E + щит автоматики ЩАПг-3-3-32 АВТО

Подробное описание, технические характеристики, схемы подключения:

Технические характеристики генератора

Номинальная мощность кВт 5
Мощность макс., кВт    5.5
Частота, Гц    50
Напряжение, В    230
Сила тока, А    23.9
Количество фаз 1
Марка двигателя    HG390
Тип двигателя    Бензиновый, карбюратор
Объем двигателя, л    0,39
Тип охлаждения    Воздушное
Система запуска    Электрический стартер, ручной стартер
Бак, л    25
Расход, г/кВт*час    353
Расход, л/час (нагр. 75 %)    1.9
Примерное время работы на одном баке 10 часов
Кол-во цилиндров    1
Тип масляной системы    Разбрызгиванием
Рекомендуемое масло    SAE 10W-30. 15W-40
Емкость масляной системы    1л
Исполнение    открытый на раме
Автоматический запуск    доп. опция
Уровень шума, дБ/7м    90
Габариты, (ДхШхВ), мм    755x530x540
Вес, кг    90
Тип стартера и аккумулятора    12 В
Вольтметр, счетчик моточасов цифровой
Число оборотов, об/мин    3000
Вид топлива    Бензин
Страна производитель    Китай

Цифровая панель на генераторе отображает напряжение генератора (V) , частоту напряжения (Hz) и количество отработанных моточасов генератора (H).

Автоматизация
Мы установили на генератор комплект автоматики ЩАПг-3-3-32 АВТО и теперь при пропадании напряжения в основной сети генератор автоматически запускается, выходит на рабочий режим и ваши потребители работают от генератора.
При нормализации напряжения в основной сети происходит переключение потребителей к основной сети и последующая остановка генератора.

Система автоматического запуска и переключения на трехфазный бензиновый генератор мощностью до 16 квт ЩАПг-3-3-32 АВТО (в комплекте щит АВР с контроллером запуска двигателя генератора, привод заслонки карбюратора, зарядное устройство, плата согласования для установки на генератор, кабель управления 5 метров)

Система автоматического запуска и переключения на трехфазный бензиновый генератор мощностью до 16 квт ЩАПг-3-3-32 АВТО (в комплекте щит АВР с контроллером запуска двигателя генератора, привод заслонки карбюратора, зарядное устройство, плата согласования для установки на генератор, кабель управления 5 метров)

В комплект входит:
Генератор Gesht GG5500E с установленным модулем согласования МС-1 и электроприводом заслонки
Щит автоматики ЩАПг-3-3-32 АВТО
Термодатчик электропривода заслонки (установлен на генераторе)
Кабель управления 5 метров (если нужно больше кабеля - укажите при заказе)

Установка

Комплект подготовлен для самостоятельной установки на объекте.
Процесс установки автоматики

Щит автоматики устанавливается на стену
Генератор устанавливается на ровную поверхность
В щит автоматики подключается силовой кабель от основной сети и от генератора (в комплект не входит)
Генератор и щит автоматики соединяется кабелем управления (5 метров в комплекте)

Вот тут есть небольшой фотоотчет о том как мы устанавливали автоматику на генератор →
