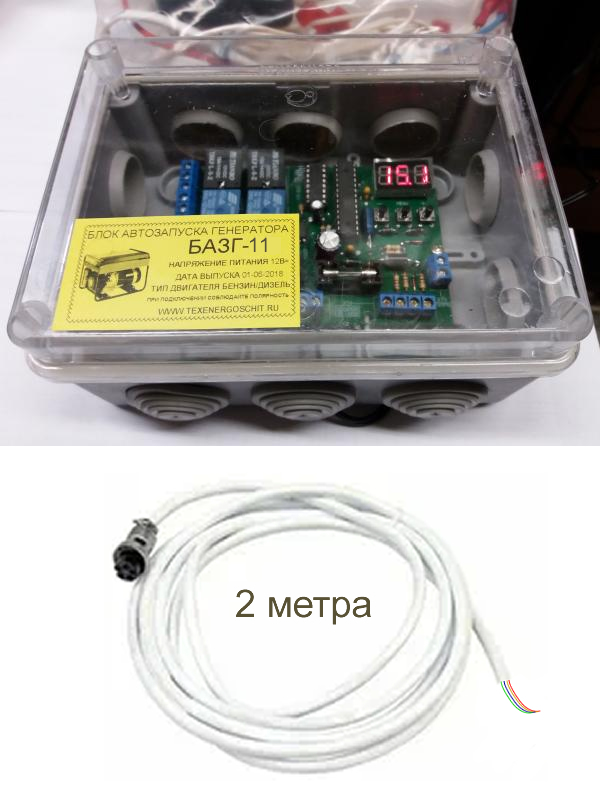

БАЗГ-11 для генераторов с разъемом ATS с системой запуска «СТАРТ-СТОП» ПРОЗРАЧНЫЙ КОРПУС

Подробное описание, технические характеристики, схемы подключения:
Алгоритм работы блока автозапуска БАЗГ-11 СТАРТ/СТОП
Блок предназначен для работы с генераторами со встроенным контроллером запуска типа СТАРТ/СТОП
При подаче питание блок переходит в режим ожидания. При этом на экране отображается текущее
напряжение аккумулятора например 12.7 вольт.
При замыкании контактов XT4-3 и XT4-4 через время установленное в параметре Р01 происходит отправка
команды «запуск» генератору, при этом генератор, получив сигнал запуска, отрабатывает несколько
попыток запуска (3-6 зависит от генератора). Если двигатель завелся то на дисплее будет надпись rUn . При
снятии сигнала «запуск!» через время охлаждения генератора происходит останов генератора. Если
двигатель после нескольких попыток запуска и по истечению времени P04 так и не запустился блок
переходит в режим «ошибка», при этом на дисплее горит надпись Err. Выход из режима «ошибка»
происходит при снятии сигнала «запуск» или при нажатии кнопки +
Если в процессе работы генератора двигатель неожиданно заглох, то в соостветсвии с параметром P08 блок
может несколько раз попробовать перезапустить двигатель. Если двигатель так и не запустился или заглох
более чем установлено в параметре Р08 раз — блок переходит в режим «ошибка»
Ручной запуск генератора
Для ручного запуска генератора отсоедините от генератора кабель управления и запускайте генератор
согласно инструкции от генератора. В противном случае блок автоматики будет останавливать генератор.
Если генератор дополнительно оборудован топливный клапаном перекрытия бензина при простое
необходимо принудительно открыть подачу бензина.
Программирование блока автозапуска генератора
БАЗГ-11 СТАРТ-СТОП
Программирование параметров блока автозапуска возможно только во время ожидания запуска. Во время
ожидания запуска на дисплее отображается текущее напряжение аккумулятора генератора. Для входа в
режим программирования нажмите кнопку MENU при этом на дисплее появятся прочерки - - -
Затем отобразиться номера параметра Р01 и текущее значение параметра P01
Кнопками + и – вы можете изменять текущий параметр
Для перехода к редактированию следующего параметра нажмите кнопку MENU
Для быстрого перемещения удерживайте кнопку MENU до отображения необходимого номера параметра
Если вы в течении 10 секунд не нажали ни одной кнопки происходит переход к следующему пункту меню а
по достижении последнего пункта меню выход из режима программирования. При выходе из режима
программирования на дисплее появятся прочерки - - -
Параметры для программирования см. таблицу
