БАЗГ-1 ( блок автоматического запуска генератора, в комплекте : блок автозапуска, привод заслонки, реле для подключения, разъем) снят с производства замена на БАЗГ-10
БАЗГ-1 ( блок автоматического запуска генератора, в комплекте : блок автозапуска, привод заслонки, реле для подключения, разъем) снят с производства замена на БАЗГ-10
Автоматический запуск генератора в комплекте реле, коннекторы, наконечники для проводовКомплект автозапускаКомплект автоматического запуска двигателя генератораПривод заслонки для автозапуска генератораПривод заслонки для автозапуска генератора
Привод заслонки для автозапуска генератораСервопривод заслонки для автозапуска генератораБлок автозапуска на генераторе ТЭ-9900i с подключенным АВР-омБлок БАЗГ-1 комплект: Блок автозапуска, привод заслонки, реле для подключения, разъем для подключения к щиту АВРУстановка привода заслонки на генератор HUTER
Автозапуск генератора HUTERУстановка привода заслонки на генератор HUTERУстановленный блок БАЗГ-1 на бензогенератореПодключение блока БАЗГ-1 к замку зажиганияСистема резервного электроснабжения (анимированный рисунок)
Блок автозапуска на генераторе ТЭ-9900iБлок автозапуска на генераторе ТЭ-9900iПример подключения блока автоматического запуска генератораСхема резервного электроснабжения на базе бензинового генератораБлок автозапуска БАЗГ-1 на генераторе ВЕПРЬ
Пример простого  подключения блока автоматического запуска генератораПодключение блока автоматического запуска генератора БАЗГ-1 к системе зажигания генератораПодключение через плату согласованияПлата быстрого подключения блока автозапуска БАЗГ-1 к генераторам
Дополнительная информация: Позволяет сделать из генератора с электростартером генератор с автоматическим запуском. Двигатель генератора будет автоматически заводится по внешней команде (сухой контакт) СНЯТ С ПРОИЗВОДСТВА, теперь идет в пыле- влагозащищенном корпусе, см БАЗГ-10

БАЗГ-1 ( блок автоматического запуска генератора, в комплекте : блок автозапуска, привод заслонки, реле для подключения, разъем) снят с производства замена на БАЗГ-10

Подробное описание, технические характеристики, схемы подключения:


В данный момент блок БАЗГ-1 снят с производства. На смену ему приходит блок БАЗГ-10



Наличие на складе: нет, замена на БАЗГ-10

Скидки оптовикам:
  • при заказе от 5 шт  скидка 10%
  • при заказе от 10 шт скидка 20%

Комплектность:

Блок запуска генератора БАЗГ-1  - 1шт
Плата согласования для подключения к генератору - 1шт
Электропривод заслонки генератора - 1шт
Схема подключения - 1шт
Паспорт устройства - 1 шт




Блок автоматического запуска (автозапуска) генератора  БАЗГ-1 предназначен для запуска двигателя генератора по команде, дистанционно, без участия человека и является недорогим решением при построении систем резервного электроснабжения в случае  перебоя электропитания в основной сети.
Блок автозапуска при необходимости запустит и остановит двигатель генератора.
Блок производит 5 попыток запуска с интервалом 5 секунд запуск, 15 секунд перерыв при
этом управляя воздушной заслонкой.

Блок автоматического запуска генератора БАЗГ-1 является частью системы автоматического резервного электроснабжения. Блок предназначен для запуска и контроля работы двигателя генератора по команде от внешнего источника ( тумблер, радиоканал, gsm-modem, щит авр, инвертор).  Для полноценной системы резервирования электросети необходимо приобрести щит переключения на резерв - АВР. Наш блок работает с любым типом АВР, например ЩАП-23, ЩАП-33, ЯАВР в ценовых диапазонах от  3000 до 13000 руб.

Мы рекомендуем
для совместной работы специализированный АВР (ATS) ЩАПг-3-50. В нем заложены дополнительные функции: возможность тестового запуска системы, установка временных задержек на запуск и прогрев двигателя, цифровой вольтметр, зарядное устройство.
Возможна работа в системах с инвертором для запуска генератора с последующей подзарядкой аккумулятора.

Для запуска необходимо наличие одной свободной нормальнозамкнутой "сухой пары" контактов на контакторе в АВР при замыкании которых будет происходить запуск генератора.

  NEW!!! У нас появились  в продаже  блоки автоматического запуска генератора БАЗГ-10


Принцип работы системы резервного электроснабжения



рис.1 Принцип работы системы резервного электроснабжения. На генераторе установлен блок автозапуска БАЗГ-1

При отсутствии напряжения на основном вводе блок автозапуска производит 5 попыток запуска.

При отсутствии напряжения на основном вводе и наличии напряжения на генераторе шит АВР подключит потребителей к генератору.

При появлении напряжения   на основном вводе  шит АВР переключит потребителей обратно и заглушит генератор.


Технические характеристики блока автоматического запуска БАЗГ-1:
Напряжение питания - 12В
Ток потребления в режиме ожидания - 5мА
Количество попыток запуска - 5
Время вращения стартера - 5 секунд
Пауза между попытками - 15 секунд
Импульс на открытие заслонки - 4 секунды
Импульс на закрытие заслонки - 4 секунды
Охлаждение генератора перед отключением  - 30 секунд

Обычно этих настроек достаточно для запуска генератора.
Если Вам нужны другие временные установки  то мы можем
их изменить  по предварительному заказу..


Еще раз обращаем Ваше внимание на то, что наше изделие максимально подготовлено для установки на генератор. В комплекте идет привод управления заслонкой карбюратора, без которого запуск двигателя генератора будет затруднен, а в некоторых случаях вообще невозможен.

Установка блока автозапуска на генератор несложная процедура но она должна осуществляться специалистом (электриком). Процедура установки похожа на установку автосигнализации в автомобиль.

Внимание! Разработана плата согласования, позволяющая подключить блок автоматики минимальными усилиями БЕЗ изменения штатной электропроводки генератора (см рис 2, 4 ) Плата поставляется в комплекте!


подключение блока автозапуска БАЗГ-1 к генератору

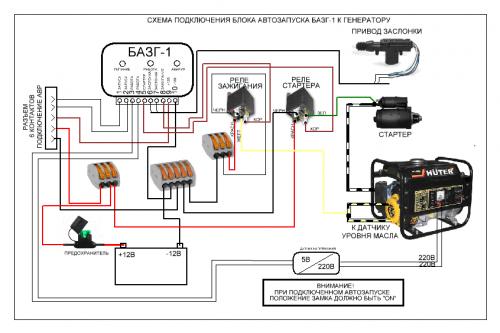

Рис.1 Подключение блока автозапуска генератора БАЗГ-1 к генератору (старый вариант)

Подключение блока автозапуска генератора БАЗГ-1 к генератору через плату
Рис.2 Подключение блока автозапуска генератора БАЗГ-1 к генератору через плату "быстрого подключения"

подключение блока автозапуска БАЗГ-1 к генератору
Рис 3. Типовая схема установки блока автозапуска на генератор. Быстрое подключение.

Плата быстрого подключения блока автозапуска  БАЗГ-1 к генератору
Рис. 4 Плата быстрого подключения блока автозапуска  БАЗГ-1 к генератору

Блок автоматического запуска генератора устанавливается на такие генераторы как:

HUTER, ELITECH, БРИГАДИР, KIPOR,  HYUNDAI, TIGER, GREEN POWER, GREEN FIELD, HONDA и многие другие генераторы с воздушным охлаждением, имеющие электростартер.


Блок автозапуска генератора БАЗГ-1 на генераторе ELITECH 8000E



Блок автозапуска на генераторе ТЭ-9900i



Так происходит автозапуск генератора Техэнерго EC5500  5квт


Блок автозапуска двигателя генератора на генераторе Green Field



Блок автозапуска на генераторе ТЭ9900




Блок автозапуска двигателя генератора на генераторе Eisemann (двигатель Honga GX390)



Работа блока автозапуска генератора БАЗГ-1 в паре с АВР

Этот комплект  системы автозапуска идеально подходит для генераторов HUTER
В скором времени тут появится видео по установке системы автозапуска генератора.

смотрите еще фотоотчет по теме установка блока автоматического запуска генератора на генератор ВЕПРЬ




ВСЕ ФОТОГРАФИИ


Часто задаваемые вопросы

Входит ли привод заслонки в комплект?
Да. В комплект входит электропривод заслонки для карбюратора.

Какой кабель проложить от щита АВР до генератора для управления?
Для управления подойдет любой 5-ти жильный кабель, например ПВС 5х0,75

Смогу я сам подключить блок автопуска БАЗГ-1 к генератору?
В комплекте поставки идет подробная схема установки блока автоматического запуска генератора БАЗГ-1 на генератор. Если вы умеете читать электрические схемы и владеете определенными слесарными (установить привод заслонки) и электротехническими (подключить провода согласно схеме) навыками то вероятнее всего у Вас это получится. Если вы сомневаетесь в своих силах - попросите знакомого электрика.

Мне не нужен привод заслонки. Могу ли я приобрести только блок автоматического запуска БАЗГ-1 без привода заслонки?
Да. Вы можете приобрести блок автозапуска БАЗГ-10

Можно подключить к блоку электромагнитный топливный клапан?
Да, можно. Клапан подключается параллельно выходу "ЗАЖИГАНИЕ". А в новой модели блока уже есть выход для подключения топливного клапана
