Фотогарелея / 2016 Установка автоматики на генератор Hammer GNR6000A

Бензиновый генератор Hammer GNR6000A
Бензиновый генератор Hammer GNR6000A
Бензиновый генератор Hammer GNR6000A
Бензиновый генератор Hammer GNR6000A
Бензиновый генератор Hammer GNR6000A
Бензиновый генератор Hammer GNR6000A
Привод заслонки типа КОЛЬЦО
Привод заслонки типа КОЛЬЦО
Привод заслонки типа КОЛЬЦО
Привод заслонки типа КОЛЬЦО
Удаляем пластиковый тормоз заслонки
Удаляем пластиковый тормоз заслонки
Удаляем пластиковый тормоз заслонки
Удаляем пластиковый тормоз заслонки
Наносим немного масла на металлический шток с одной и с другой стороны
Наносим немного масла на металлический шток с одной и с другой стороны
Наносим немного масла на металлический шток с одной и с другой стороны
Наносим немного масла на металлический шток с одной и с другой стороны
Несколько раз закройте и откройте воздушную заслонку
Несколько раз закройте и откройте воздушную заслонку
Несколько раз закройте и откройте воздушную заслонку
Несколько раз закройте и откройте воздушную заслонку
Устанавливаем электропривод заслонки
Устанавливаем электропривод заслонки
Устанавливаем электропривод заслонки
Устанавливаем электропривод заслонки
Устанавливаем электропривод заслонки
Устанавливаем электропривод заслонки
Отключаем штатный провод от реле стартера
Отключаем штатный провод от реле стартера
Подключаем к штатному проводу стартера провод из комплекта модуля согласования
Подключаем к штатному проводу стартера провод из комплекта модуля согласования
Подключаем провод стартера из комплекта модуля согласования к реле стартера
Подключаем провод стартера из комплекта модуля согласования к реле стартера
Разъединяем провод от датчика масла
Разъединяем провод от датчика масла
В разрыв желтого провода подключаем провод для датчика масла из комплекта модуля согласвания
В разрыв желтого провода подключаем провод для датчика масла из комплекта модуля согласвания
Откручиваем кожух под головкой цилиндра
Откручиваем кожух под головкой цилиндра
Откручиваем кожух под головкой цилиндра
Откручиваем кожух под головкой цилиндра
Прикручиваем к кожуху термодатчик
Прикручиваем к кожуху термодатчик
Прикручиваем кожух обратно
Прикручиваем кожух обратно
Подключаем термодатчик
Подключаем термодатчик
Устанавливаем корпус модуля согласования и подводим к нему все провода
Устанавливаем корпус модуля согласования и подводим к нему все провода
Подключаем провода к плате модуля согласования
Подключаем провода к плате модуля согласования
Закрепляем плату внутри копруса
Закрепляем плату внутри копруса
Провод питания минус подключаем к корпусу двигателя генератора
Провод питания минус подключаем к корпусу двигателя генератора
Провод питания плюс будет подключаться к плюсовой клемме АКБ
Провод питания плюс будет подключаться к плюсовой клемме АКБ

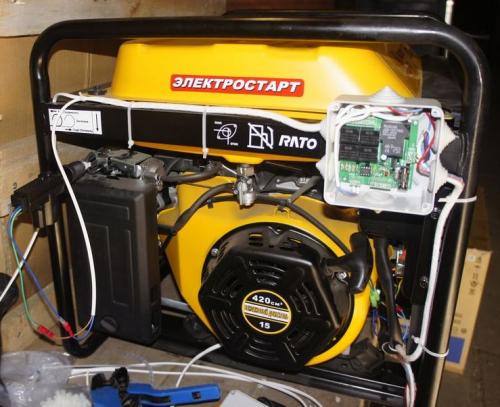

Подключаем кабель управления. Установка завершена!
Подключаем кабель управления. Установка завершена!
